Прямые ножи

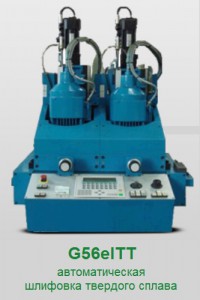

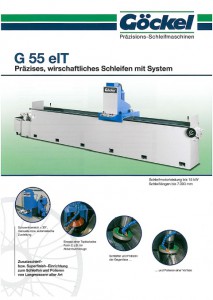

G50RSel Holz1Заточка прямых ножейG55 prospG56elTT

допуск +/- 0,005 мм/м





Компания Goeckel охотно делится накопленным поколениями опытом производства высокоточных шлифовальных станков. Все наше оборудование, произведенное в соответствии с высочайшими стандартами качества, позволяет Вам эксплуатировать его долгие годы получая при этом лучшие результаты шлифовки.

Исполнение станка

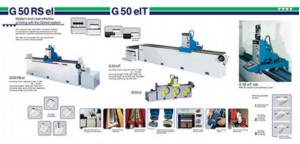

СтанинаG50 prosp

Сварной конструкции сотового исполнения.
Сделана с максимальной точностью, для получения максимальной точности.

Направляющие

Доступны три варианта исполнения:
— лента уложенная поверх закалённой направляющей
— закалённая направляющая прикручена к станине и отшлифована
— высокоточные линейные направляющие закрытого типа

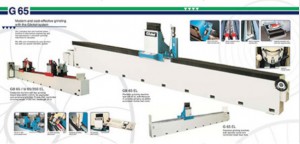

Электромагнитный столg65 prosp

— жёсткая фиксация относительно станины (PL)
— вращающийся стол (el)
— двойной вращающийся стол (elD)

Шлифовальная каретка


Отлита из чугуна с высокоточными подшипниками и направляющими

Система подачи

Шлифовального инструмента посредством шарико-винтовой пары. Импульсное позиционирование, ускоренный подвод и цифровой дисплей. Широкие возможности для программирования.

Шлифовальный мотор


Мощный полый вал с прецизионными подшипниками. Имеется возможность наклона для перекрёстного и одностороннего шлифования.

Шлифовальный инструмент

Шлифовальный круг кольцевого типа, сегментная головка, алмазный и CBN круги.

Привод каретки


Сервопривод с переменным током или привод инвертором с постоянным током.

Система охлаждения


Большая емкость  с охлаждающей жидкостью и мощными моторами подачи через полый вал электродвигателя и с боков от шлифовального инструмента.

Электрошкаф управления


устанавливается отдельно и обладает самыми современными средствами контроля.

Опции и возможности автоматизации

  • быстросменный магнитный фланец
  • электрическое управление магнитом
  • регулировка скорости вращения мотора
  • устройство автоматического измерения и компенсации шлифовального круга
  • глубинное шлифование
  • ЧПУ и ЧПУ посредством компьютера
  • одновременный позиционирование нескольких заготовок
  • защита зоны шлифования и аспирация
  • доводочные системы и роботизация
